DOI:10.1039/D4EE04941A

【背景介紹】

電催化海水裂解近年來成為研究的熱點領(lǐng)域。開發(fā)高活性的海水電催化劑對于縮小基礎(chǔ)科學(xué)與行業(yè)應(yīng)用之間的差距至關(guān)重要。值得注意的是，陽極重構(gòu)通常用于原位制備高效電催化劑，因為它能夠暴露出高活性的非晶態(tài)位點。然而，這一過程通常僅發(fā)生在催化劑表面。盡管深度重構(gòu)能夠暴露更多內(nèi)部活性位點，但極易導(dǎo)致催化劑結(jié)構(gòu)坍塌。因此，開發(fā)一種高效的合成方法進而實現(xiàn)催化劑的深度重構(gòu)顯得尤為重要。

【內(nèi)容簡介】

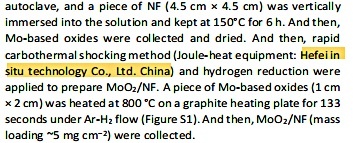

日前，中國海洋大學(xué)化學(xué)化工學(xué)院海洋化學(xué)理論與工程技術(shù)教育部重點實驗室孟祥超教授、中科院理化技術(shù)研究所吳驪珠院士在Energy & Environmental Science上發(fā)表了題為“Deep reconstruction of Mo-based electrocatalyst for high-performance water/seawater oxidation at ampere-level current density”的研究文章, 作者利用碳熱沖擊方法合成了MoO2前驅(qū)體，隨后在電解過程中利用原位Mo溶解和Fe取代的方法制備了具有高活性和耐腐蝕性的非晶FeMoOOH/NF催化劑。FeMoOOH/NF催化劑表現(xiàn)出優(yōu)異的整體水/海水分解的電催化活性。這項工作突顯了原位深度重構(gòu)作為開發(fā)高效和耐腐蝕性海水基催化劑的重要性。

【圖文速覽】

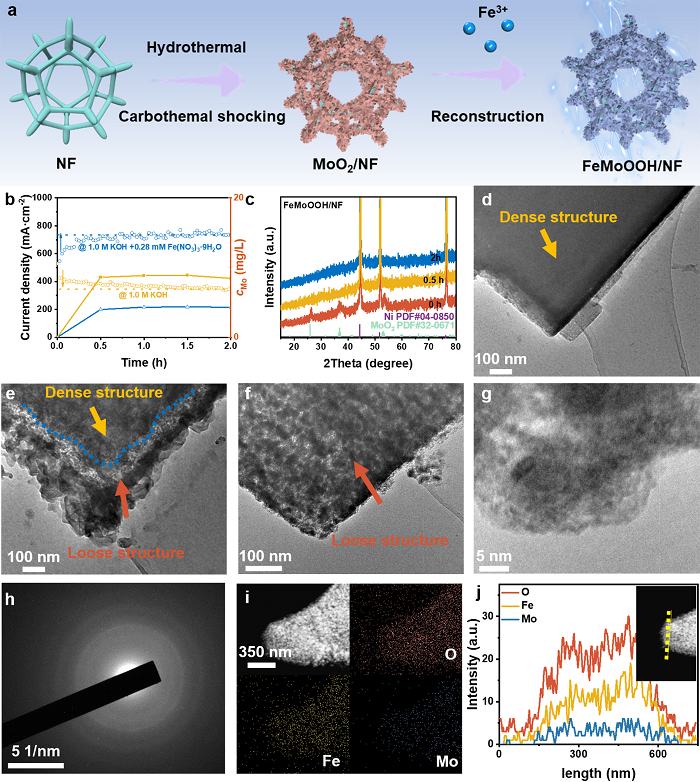

圖1 (a) 非晶FeMoOOH/NF合成的示意圖。 (b) 陽極重構(gòu)曲線（無iR補償）及鉬的ICP-MS測試。(c) 不同時間下FeMoOOH/NF的XRD曲線。 (d) FeMoOOH/NF-0 h的TEM圖像（穩(wěn)定性測試前），(e) FeMoOOH/NF-0.5 h和(f) FeMoOOH/NF-2 h的TEM圖像（穩(wěn)定性測試后）。(g) 高分辨TEM圖像，(h) 相應(yīng)的選區(qū)電子衍射（SAED）圖樣。(i, j) 非晶FeMoOOH/NF的元素分布圖像。

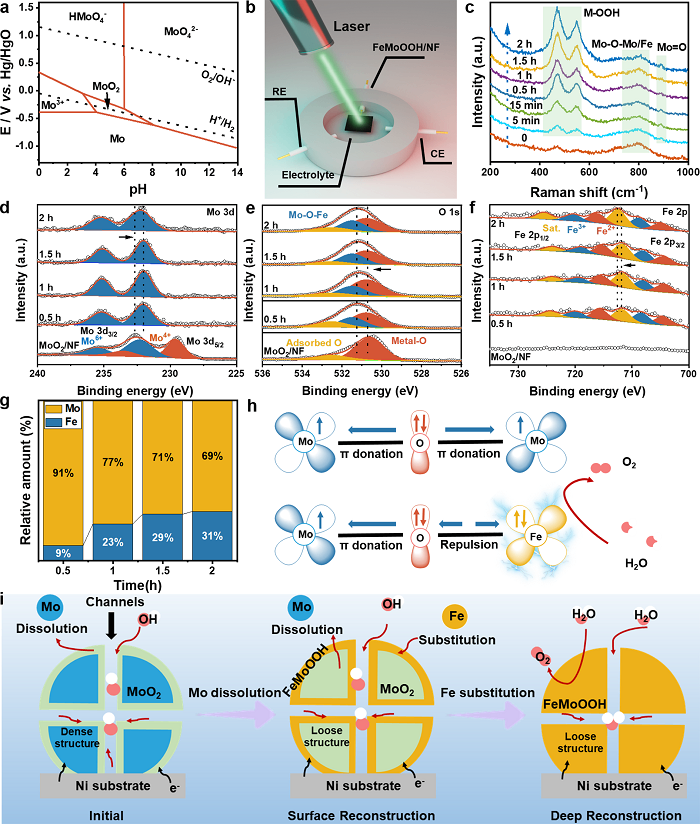

圖2 | FeMoOOH/NF的深度重構(gòu)結(jié)構(gòu)分析。(a) 鉬在水中的Pourbaix圖。(b) 原位拉曼設(shè)備示意圖。(c) 原位拉曼光譜圖。(d) Mo 3d的XPS光譜。(e) O 1s的XPS光譜。(f) Fe 2p的XPS光譜。(g) Mo和Fe的ICP測試。(h) Mo-O-Mo/Fe鍵的電子結(jié)構(gòu)示意圖。(i) FeMoOOH/NF的重構(gòu)示意圖。

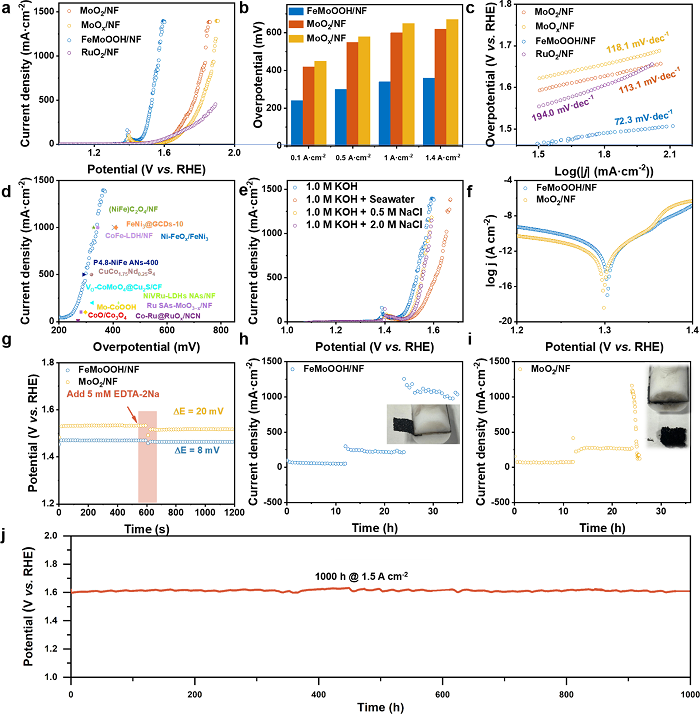

圖3| FeMoOOH/NF的電催化性能評估。堿性溶液：(a, b) 氧進化反應(yīng)（OER）極化曲線，(c) Tafel曲線，(d) 過電位比較。堿性海水溶液：(e) OER極化曲線，(f) Tafel曲線。(g) FeMoOOH/NF和MoO2/NF的電位-時間曲線，原始電解質(zhì)為1.0 M KOH，在600 s時注入5.0 mM EDTA-2Na。(h) FeMoOOH/NF和(i) MoO2/NF的長期穩(wěn)定性測量。(j) 1000小時長期穩(wěn)定性測量。

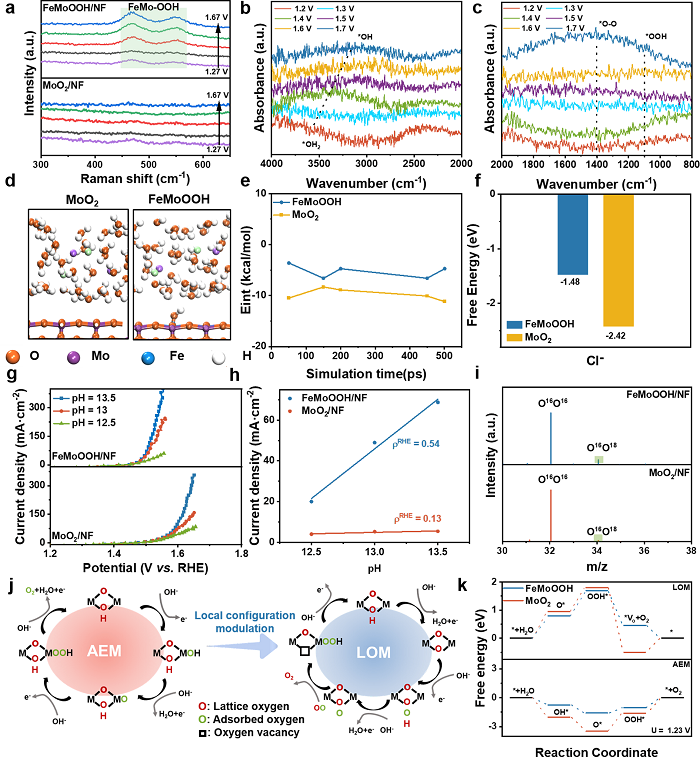

圖4 | 抑制氯析出反應(yīng)（CER）和增強析氧反應(yīng)（OER）的機制分析。在海水分解中FeMoOOH/NF和MoO2/NF的原位拉曼光譜圖。(b, c) FeMoOOH/NF的ATR-IR光譜。分子動力學(xué)模擬：(d) MoOx和FeMoOOH電極表面上的電解質(zhì)系統(tǒng)模型，(e) 不同模擬時間的相應(yīng)吸附能量。(f) 氯離子（Cl?）的吸附能圖。(g) 樣品在不同pH值下的LSV曲線。(h)質(zhì)子反應(yīng)階數(shù)。(i) 18O同位素標(biāo)記結(jié)果。(j) FeMoOOH上的AEM機制和LOM機制。(k) ΔG。

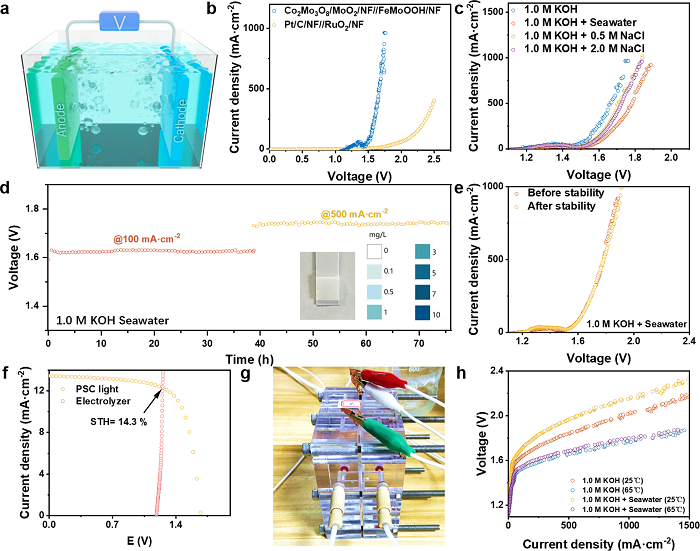

 圖 5 | 催化劑的應(yīng)用。(a) 兩電極池對海水整體分解的照片。(b, c) 電解槽的LSV曲線。(d, e) Co2Mo3O8/MoO2//FeMoOOH/NF的長期穩(wěn)定性測量和殘余Cl-檢測試紙。(f) 海水電解槽和太陽能電池的電流密度-電位曲線。(g) 陰離子交換膜海水電解槽的示意圖。(h) 電解槽的LSV曲線。

總之，通過原位深度重構(gòu)成功解決了僅在催化劑表面形成高活性位點以及過度重構(gòu)可能導(dǎo)致催化劑結(jié)構(gòu)破壞的問題。重構(gòu)后的非晶態(tài)FeMoOOH/NF形成了大量高活性的FeMo-OOH物種，表現(xiàn)出低的過電位（堿性溶液中為340 mV @ 1.0 A·cm?2；堿性海水溶液中為420 mV @ 1.0 A·cm?2）、高穩(wěn)定性（堿性溶液中為1000小時 @ 1.5 A·cm?2）和高光電轉(zhuǎn)換效率（14.3%）。實驗和DFT結(jié)果顯示，F(xiàn)eMoOOH物種激活了晶格氧并降低了含氧中間體的能壘。同時，重構(gòu)后的FeMoOOH富集了OH?并降低了催化劑的親核性，防止Cl?接觸催化劑表面，提高了海水分解中的OER選擇性。突顯了原位深度重構(gòu)是開發(fā)高效耐腐蝕的水/海水基催化劑的新方法。

【作者簡介】

孟祥超，男，中國海洋大學(xué)化學(xué)化工學(xué)院教授、博士生導(dǎo)師。主要研究方向：電催化裂解海水制氫、氮活化及新型光電催化反應(yīng)器設(shè)計及開發(fā)。課題組網(wǎng)站：https://www.x-mol.com/groups/Meng_Xiangchao。

孫建鵬，男，中國海洋大學(xué)化學(xué)化工學(xué)院在讀博士生（2021級）。主要研究方向為新型電催化裂解海水制氫催化劑的設(shè)計與合成。

本文實驗中使用的快速升溫設(shè)備為合肥原位科技有限公司研發(fā)的焦耳加熱裝置。感謝老師支持和認可！

焦耳加熱裝置

焦耳加熱裝置是一種新型快速熱處理/合成的設(shè)備，該設(shè)備可使材料在極短（毫秒級/秒級）時間內(nèi)達到極高的溫度（1000~3000℃），升溫速率最快可達到10000k/s；通過對材料的極速升溫，可考察材料在極端環(huán)境、劇烈熱震情況下的物性改變，可通過極速升降溫制備納米尺度顆粒，單原子催化劑，高熵合金等。目前廣泛應(yīng)用在電池材料、催化劑、碳材料、陶瓷材料、金屬材料、塑料降解、生物質(zhì)等領(lǐng)域。
