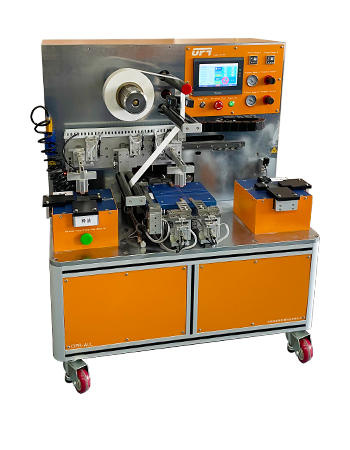

產品說明：本設備應用于鋰離子電池極片疊片工藝，采用Z字形疊片。采用手工上料、自動定位堆疊，手工下料方式工作。非常適用于疊片型鋰離子電池的研發和樣品制作。該設備采用單懸臂結構設計，通過切換定位夾具更改目標電芯尺寸，卷料隔離膜自動恒張力控制，自動糾編控制。
| 產品特點 | 疊片數量可設定進行自動控制 |
| 可更換/定制夾具，兼容多種電芯尺寸 | |
| PLC控制，觸摸屏操作，使用維護方便 | |
| 極片人工裝片，自動定位，機械手自動吸片，自動層疊 | |
| 卷料隔膜自動伺服恒張力控制 | |
| 隔膜自動光電糾編控制 | |
| 產品參數 | 疊片方式：Z字形疊片 |
| 操作方式：人工上料，機械手取料疊片，自動拉隔膜. | |
| 疊片精度：整齊度≤±0.3mm | |
| 疊片范圍：電池Min.L62mm *W46mm，Max. L200mm*W200mm，不含極耳 | |
| 疊片厚度：Max.30mm | |
| 疊片層數：Max.500可設定 | |
| 隔膜卷徑：Max.250mm | |
| 隔膜卷芯：3寸卷芯，氣漲軸夾緊 | |
| 卷料隔膜自動伺服恒張力控制 | |
| 隔膜自動光電糾編控制 | |
| 電源：電壓?jiǎn)蜗郃C220V±10%(可定制110VAC)，頻率50Hz/60Hz，功率0.6KW | |
| 氣源：0.5~0.8MPa壓縮空氣 | |
| 使用環境：建議環境溫度25±3℃，濕度30~90RH，無振動和電磁干擾 | |
| 外形尺寸：L1100mm X W800mm X H765mm | |
| 重量：300kg |
